產品名稱 東風153綠化噴藥車
底盤型號 EQ5161GKJ
裝水噸位（T） 10噸
車輛參數 底盤說明
整車尺寸(長寬高mm) 8250×2480×3050
總質量 15600 額定載質量 9000
整備質量 6405 接近角/離去角 18/10
前懸/后懸 1180/1920 輪距(前/后) 1835/1640
前橋 5 后橋 10 軸距 4700
百公里油耗(L) 16 最高車速 95
燃油種類 柴油
發動機參數
型號 YC6J180-31/B170 33
排量/功率 2659/118,2672/125（180、170馬力）
生產廠家 廣西玉柴/東風康明斯
型式 直列四缸電控高壓共軌柴油機
驅動型式 4×2
轉向器 助力方向
變速箱 五個前進檔，一個倒檔，機械傳動，軟軸拉絲式操縱。
離合器 單片、干式膜片彈簧離合器
制動系統 氣制動
駕駛室 平頭單排可翻轉
鋼板彈簧片數(前/后) 11/9+7,8/10+7
輪胎規格 9.00-20,9.00R20
空調 選裝
灑水泵 自吸離心式水泵
灑水系統專用性能參數
灑水寬度 ≥15 灑水炮射程 ≥30 垂直吸程 ≥7
灑、沖水壓力 250-450KPa
灑水量 0.2-2（l/㎡） 揚程 90m 引水時間 <5min 流量 60 m3/h
車載式噴霧機主要技術參數
配套動力
50KW柴油發電機組
噴霧流量 30-120L/min
射程 水平：70-80m 垂直：40m
仰俯角度 -10°---90°
霧普范圍 50-150u
作業效率 600-700畝/小時
裝配柴油機組專用噴藥泵，為噴藥提供專一動力來源，功力強、風量大、射程遠、覆蓋范圍廣,霧粒細小、可以實現精量噴霧；噴出的氣流能很有效地翻動植物葉片，使其正反面受藥，且對物體有較強的穿透力和藥液附著力、能有效地節約藥量和減少污染；工作效率高。
適用范圍：
城市街道、車站碼頭、學校機場、公共場所、垃圾場地，衛生防疫等噴藥殺菌消毒，除塵降溫；城市園林綠化、 防風防沙林帶、農田林網、公路綠化帶、花帶路樹、草原牧場等噴藥防治病蟲害

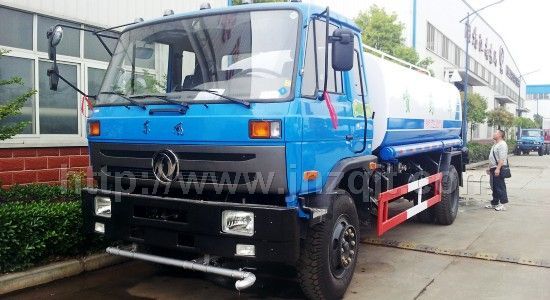

多方位圖：
后部圖片
噴藥車保養及維修
1，按產品制造廠家規定的機器使用說明書規定正確維護保養。
2，保養維修時，噴藥泵及灑水車灑水泵嚴禁無水長時間空轉，如需較長期空轉，應在泵內注入少量水。
3，冬季北方寒冷地區，每次使用后，應放盡殘留于泵及管道中的液體，防止凍壞零部件。
4，當灑水氣動操縱系統氣路發生漏氣，又無法及時排除時，可將汽車儲氣筒接出的銅管接頭旋下，以切斷操縱系統氣路。用絲堵旋緊儲氣筒上相應氣孔，以免影響汽車剎車制動系統正常工作。
5，期停用時，應將燃油和水等液體放盡。
6，器要停放在通風、防潮、防曬及有消防設施的場所。
7,停放貳月以上后再使用，在使用前，應嚴格按使用說明書要求進行檢查、維護及保養。
車輛安裝工作平臺、灑水槍、前沖、后灑、側噴，消防接口等，一車多用，可作綠化灑水車傅，也可選 裝消防泵、消防炮等作應急水罐消防車使用。
|
